SOLIDWORKS  Electrical

自定义图框的创建

各行各业都有自己的设计标准，为符合企业标准化规范化设计，图框模版的统一是非常重要的。SOLIDWORKS  Electrical在项目设计初期，可以自定义符合公司规范的图框，套用到标准的模版内来满足设计师设计图档的规范化。

一：图框的创建

可以通过多种方式来进行图框的创建，点击【数据库】--【图框管理】：

方式1：复制原有图框，然后对新图框进行编辑

方式2：导入DWG文件

方式3：新建图框，对图框属性进行定义

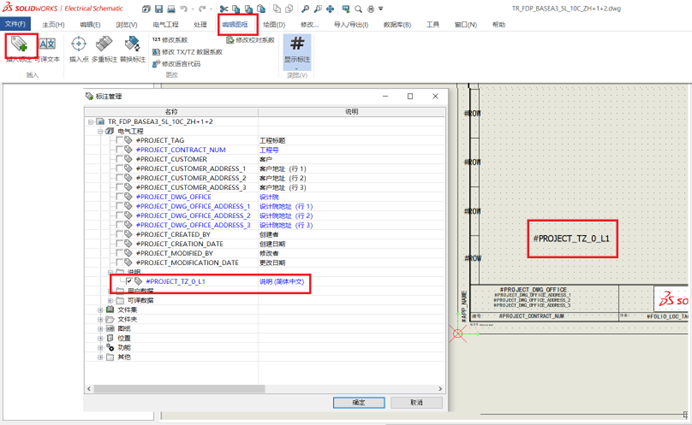

二：在图框中添加标注

图框中显示的页面信息可以通过添加属性标注来实现关联。我们可以添加图框的行列信息、公司名称、公司logo图片以及其他需要显示在图纸上的电气属性标注，在生成图档时能够自动关联对应属性信息。打开需要编辑的图框，点击工具栏中【编辑图框】--【插入标注】，在弹出的标注管理器中选择需要插入的标注信息，点击该标注前面的小方框打钩，点击确定，然后将标注放置在图纸合适的位置。（标注管理器中蓝色字体标注表示已经插入到图框中，黑色字体标注表示未插入到图框中）

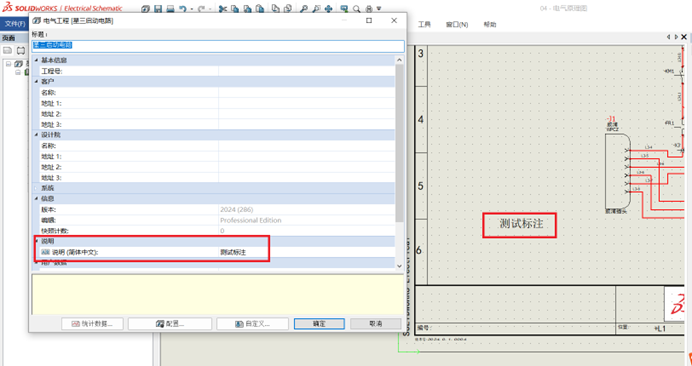

三：工程标注在图框中的显示

将制作好的图框应用到对应项目工程图档中，在电气工程属性管理器中修改或添加工程对应的属性，图框中插入的标注将自动关联显示工程中的信息。这样就可以将所有需要的信息插入标注在图框中，定制符合自己公司规范的图框。
