SOLIDWORKS 2023版本即将于10月份与大家见面，上期内容小索与大家分享了SOLIDWORKS Simulation 2023的新功能：接触的惩罚刚度控制，它可以帮助我们实现静态分析时间及精度的控制。今天和大家分享另一个亮点新功能：欠约束几何体。

SOLIDWORKS Simulation初学者最常见的问题之一是软件提示模型不稳定或约束不恰当，导致分析失败。此时如果有工具可以帮助我们检查约束条件是否合适，是十分实用的。欠约束几何体就是这样一个工具，可以实现约束条件检查。

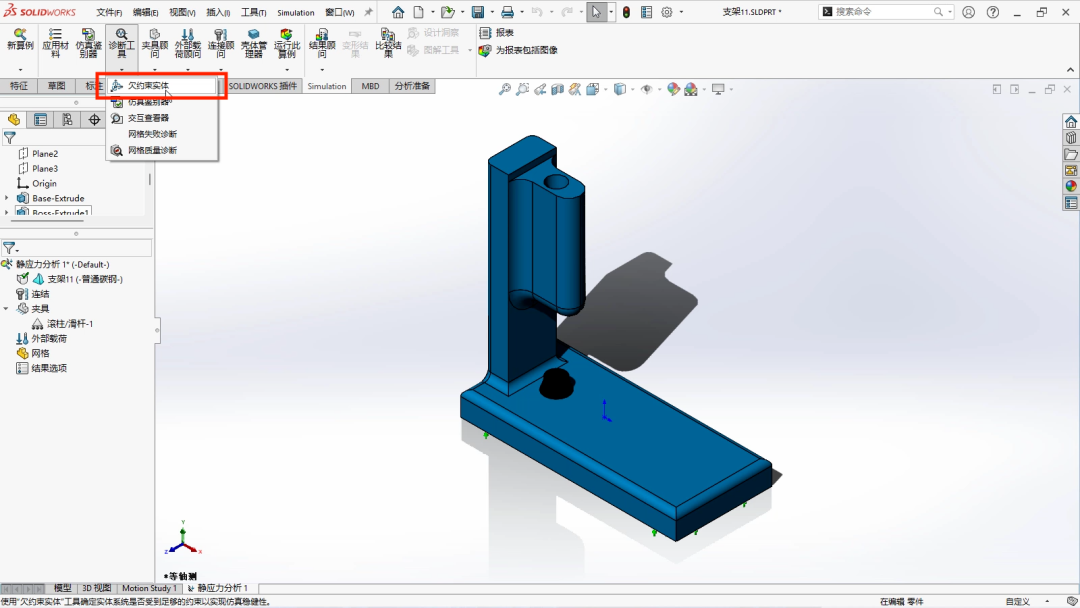

“欠约束几何体”应用于静态分析，可检测零部件是否添加了足够约束条件。在检测时，可显示出约束条件不足的零部件及相应自由度总数，并提供动画效果以展示约束条件不足零部件的移动情况。支持检测接触、螺栓接头等连接类型。

有了该功能后，工程师可以在分析前检测零部件约束条件是否合适，并可根据提示调整相应约束条件，最终顺利完成静态分析。

欠约束几何体：使用全新的突破性算法快速检测刚性几何体模式，从而节省时间并避免模型设置错误。考虑接触交互和螺栓接头，从而实现更好、更精确的刚性几何体检测。

优点：通过在运行仿真之前防止出现设置错误，更快地获得仿真结果。
